MATLAB et Octave - Anciennes fonctionnalités Octave-Forge

Fonctionnalités des anciennes versions de Gnuplot

Remarque : Le contenu de cette page web est obsolète. Elle est conservée à titre d'archive

Fenêtre graphique Gnuplot 3.x à 4.0 (jusqu'à Octave 2.1.73)

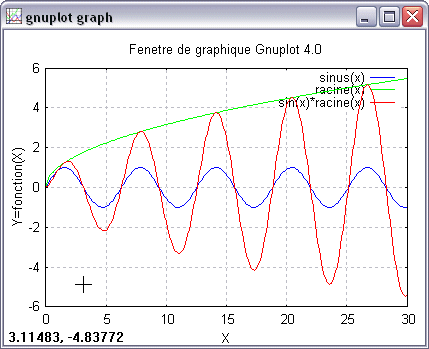

Nous décrivons ici les caractéristiques de la fenêtre de graphiques Gnuplot 4.0 (intitulée "gnuplot graph") avec Octave-Forge 2.1.73 sous Windows.

Il faut aussi mentionner que, sous Windows, il y a en outre une fenêtre de commande "gnuplot" (console) à l'état 'réduite' dans la barre de tâches, dans laquelle défilent les commandes Gnuplot (générées par les ordres graphiques Octave) destinées à la fenêtre graphique.

ATTENTION : ces 2 fenêtres ne doivent pas être femées manuellement via leur case de fermeture (cela engendrant des dysfonctionnements avec Octave-Forge Windows). Pour fermer proprement ces 2 fenêtres Gnuplot, on passera la commande closeplot.

Dans l'angle inférieur gauche s'affichent, en temps réel :
- si fenêtre 2D: les coordonnées X/Y précises du curseur
- si fenêtre 3D: l'orientation de la vue (angle d'élévation par rapport au nadir, et azimuth) et les facteurs d'échelle en X/Y et en Z
ce qui permet, par des cliquer-glisser avec la souris :
- si fenêtre 2D: zooms interactifs précis avec <droite> glisser <droite> (outre la commande axis présentée plus bas) ; pour faire un zoom out, on passera la commande axis('auto') (suivie de replot si l'on est en mode automatic_replot=0)
- si fenêtre 3D:
  • <gauche>-glisser : rotation 3D
  • <milieu>-mvmt horizontal : zoom in/out (utiliser <ctrl> pour graphiques complexes)
  • <milieu>-mvmt vertical : changement échelle en Z (utiliser <ctrl> pour graphiques complexes)
  • <maj-milieu>-mvmt vertical : changement origine Z (utiliser <ctrl> pour graphiques complexes)

En cliquant avec <droite> sur la barre de titre, un sous-menu Options apparaît comportant notamment :
- Copy to Clipboard : copie la figure dans le "presse-papier" (pour pouvoir la "coller" ensuite dans un autre document)
- Choose Font : permet de changer la police de caractère des textes ("Arial 10" par défaut)
- Line Styles : permet de changer les styles de ligne (par défaut: Border "noir solid 1", Axis (grille) "gris dot 1", Line1 "rouge solid 1", Line2 "vert solid 1", Line3 "bleu solid 1"...)
- Background : permet de changer la couleur de l'arrière-plan (blanche par défaut)
- Color (activé par défaut) : en désactivant cette option, le graphique s'affichera en noir-blanc (et les types de traits sont adaptés en conséquence)
- Print : permet d'imprimer directement le graphique (lorsque vous ne le "collez" pas dans un autre document)
- Update wgnuplot.ini : permet de sauvegarder le fichier de réglages de Gnuplot (qui est enregistré sous C:\winnt)
Quelques fonctionnalités plus avancées de la fenêtre graphique Gnuplot 3.x à 4.0 :
- comme on l'a vu, Octave active automatiquement le "mode souris" de Gnuplot ; on peut aussi faire cela manuellement en frappant m (bascule d'activation/désactivation) dans la fenêtre graphique Gnuplot (ou utiliser les commandes set mouse, respectivement unset mouse, dans la fenêtre de commande Gnuplot)
- d'autres raccourci-clavier sont possibles dans la fenêtre graphique Gnuplot (la liste de ceux-ci apparaît dans la fenêtre de commande Gnuplot lorsque vous frappez h dans la fenêtre graphique), notamment (cela dépend des versions Gnuplot) :
  • g : affichage/masquage de la grille (bascule)
  • l : axe Y (2D) ou Z (3D) logarithmique/linéaire (bascule)
  • L : axe se trouvant le plus proche du curseur logarithmique/linéaire (bascule)
  • b : affichage/masquage d'une box dans les graphiques 3D (bascule)
  • a : autoscaling des axes (utile après un zoom !)
  • 7 : même échelle (ratio) pour les axes X et Y (bascule)
  • p et n : facteur de zoom précédent, respectivement suivant (next)
  • u : dé-zoomer (unzoom)
  • e : replot
  • <espace> : fait passer la fenêtre de commade Gnuplot (console) au premier plan
Depuis la fenêtre Octave, on peut passer des commandes spécifiques Gnuplot avec: __gnuplot_set__ commandeGnuplot param

Fenêtre graphique Gnuplot 4.2.2/4.3 sous Octave 3.0.1/3.0.3 MSVC

ATTENTION: au cas où la fenêtre Gnuplot sous Windows ne réagirait plus (impossible de la déplacer, curseur en "sablier"...), vous pouvez la "réveiller" en passant simplement la commande grid (bascule d'activation/désactivation grille). C'est un bug que l'on rencontre avec Octave-Forge 3.0.1/3.0.3 et Gnuplot 4.2.2/4.3, ne se produisant que dans certaines configuration de Windows.

ATTENTION: sous Octave-Forge 3.0.1 Windows seulement (corrigé sous Octave 3.0.3 avec Gnuplot 4.3), Gnuplot 4.2.2 présente l'inconvénient suivant : Octave lui envoyant désormais ses données sur le même "pipe" que les commandes Gnuplot (et non plus via un fichier temporaire) cela a pour conséquence qu'on ne peut pas utiliser la souris pour zoomer dans les graphiques ni utiliser les boutons suivants de la barre d'icônes Gnuplot : [Replot], [Toggle grid], [Apply the previous zoom settings], [Apply the next zoom settings], [Apply autoscale]. Certains raccourcis-clavier ne sont pas non plus possibles.

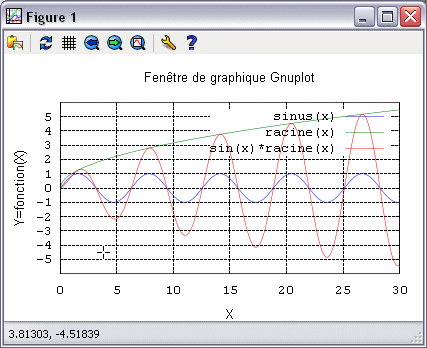

Les caractéristiques principales des fenêtres de graphiques Gnuplot 4.2.2/4.3 sous Octave 3.0.1/3.0.3 sont :

Une barre d'outils comportant :
- bouton [Copy the plot to clipboard] : copie la figure dans le "presse-papier" (pour pouvoir la "coller" ensuite dans un autre document)
- bouton [Replot] : raffraîchit l'affichage du graphique
- bouton [Toggle grid] : affichage/masquage de la grille (bascule) (équivalent de la commande grid('on|off'))
- bouton [Apply the previous zoom settings] : pour fenêtre 2D seulement, revient au facteur de zoom précédent
- bouton [Apply the next zoom settings] : pour fenêtre 2D seulement, revient au facteur de zoom suivant
- bouton [Apply autoscale] : pour fenêtre 2D seulement, se remet en mode "autoscaling", c-à-d. définition dynamique des limites inférieures et supérieures des axes X, Y pour afficher l'intégralité des données (équivalent de la commande axis('auto'))
- bouton [Open configuration dialog] : accès aux préférences Gnuplot :
  nous vous conseillons de désactiver l'option "put the window at the top of your desktop after each plot" (sinon, après chaque commande de graphique, il faut remettre la fenêtre de commande Octave au premier plan)
- bouton [Open help dialog] : non fonctionnel (accédez plutôt à l'aide Gnuplot en frappant h dans la fenêtre Gnuplot)
En outre :
- Dans l'angle inférieur gauche s'affichent, en temps réel :
  - si fenêtre 2D: les coordonnées X/Y précises du curseur, que vous pouvez inscrire dans le graphique en cliquant avec <milieu>
  - si fenêtre 3D: l'orientation de la vue (angle d'élévation par rapport au nadir, et azimuth) et les facteurs d'échelle en X/Y et en Z
- Par des cliquer-glisser avec la souris :
  - si fenêtre 2D: zooms interactifs précis avec <droite> glisser <droite> (outre la commande axis présentée plus bas) ; pour faire un zoom out, on passera la commande axis('auto')
  - si fenêtre 3D:
    • <gauche>-glisser : rotation 3D
    • <milieu>-mvmt horizontal : zoom in/out (utiliser <ctrl> pour graphiques complexes)
    • <milieu>-mvmt vertical : changement échelle en Z (utiliser <ctrl> pour graphiques complexes)
    • <maj-milieu>-mvmt vertical : changement origine Z (utiliser <ctrl> pour graphiques complexes)
- Contrairement à Gnuplot 3.x à 4.0, il n'y a plus de sous-menu Options dans le menu contextuel de la barre de titre
Quelques fonctionnalités plus avancées de cette fenêtre graphique Gnuplot :
- Octave active automatiquement le "mode souris" de Gnuplot ; on peut aussi faire cela manuellement en frappant m (bascule d'activation/désactivation) dans la fenêtre graphique Gnuplot
- d'autres raccourci-clavier sont possibles dans la fenêtre graphique Gnuplot (la liste de ceux-ci apparaît dans la fenêtre de commande Octave lorsque vous frappez h dans la fenêtre graphique), notamment :
  • g : affichage/masquage de la grille (bascule)
  • l (pas possible sous Gnuplot 4.3) : axe Y (2D) ou Z (3D) logarithmique/linéaire (bascule)
  • L (pas possible sous Gnuplot 4.3) : axe se trouvant le plus proche du curseur logarithmique/linéaire (bascule)
  • b : affichage/masquage d'une box dans les graphiques 3D (bascule)
  • a : pour fenêtre 2D seulement, autoscaling des axes (utile après un zoom !)
  • 7 : pour fenêtre 2D seulement, même échelle (ratio) pour les axes X et Y (bascule)
  • p et n : pour fenêtre 2D seulement, facteur de zoom précédent, respectivement suivant (next)
  • u : pour fenêtre 2D seulement, dé-zoomer (unzoom)
  • e : replot
